調試電渦流測功機注意事項

調試電渦流測功機注意事項。檢查緊固件是否松動，供電是否正常，管路連接是否正常，水路和油路是否有泄漏，油量是否符合實驗要求，冷卻水是否通過. .

1.、打開控制臺的電源（等待 100 秒倒計時）。打開電腦，找到“ECK通訊”軟件，打開軟件，完成注冊信息輸入。

2、打開水泵、油耗表、節溫器控制箱電源，打開所有供水、供油管路上的閥門、測功機冷卻水泵、發動機供水泵水溫控器控制箱。

3、打開控制臺鑰匙開關，啟動發動機供油泵電源，啟動發動機，進入怠速狀態。

4、打開油門控制，測功機控制電源旋鈕指示燈亮。

5、等待發動機怠速正常，水溫正常時，記錄一次數據。注：發動機各項測試項目時，冷卻液溫度必須達到80。 實驗項目 1. 發動機功率實驗 1. 實驗目的和任務。了解（或熟悉）測功機的特點和工作原理，掌握測控系統的操作方法。了解（或熟悉）發動機功率試驗的方法、步驟和基本操作技術。了解汽油機在最大功率時的油耗率、油耗、排氣溫度以及隨負載變化的規律。

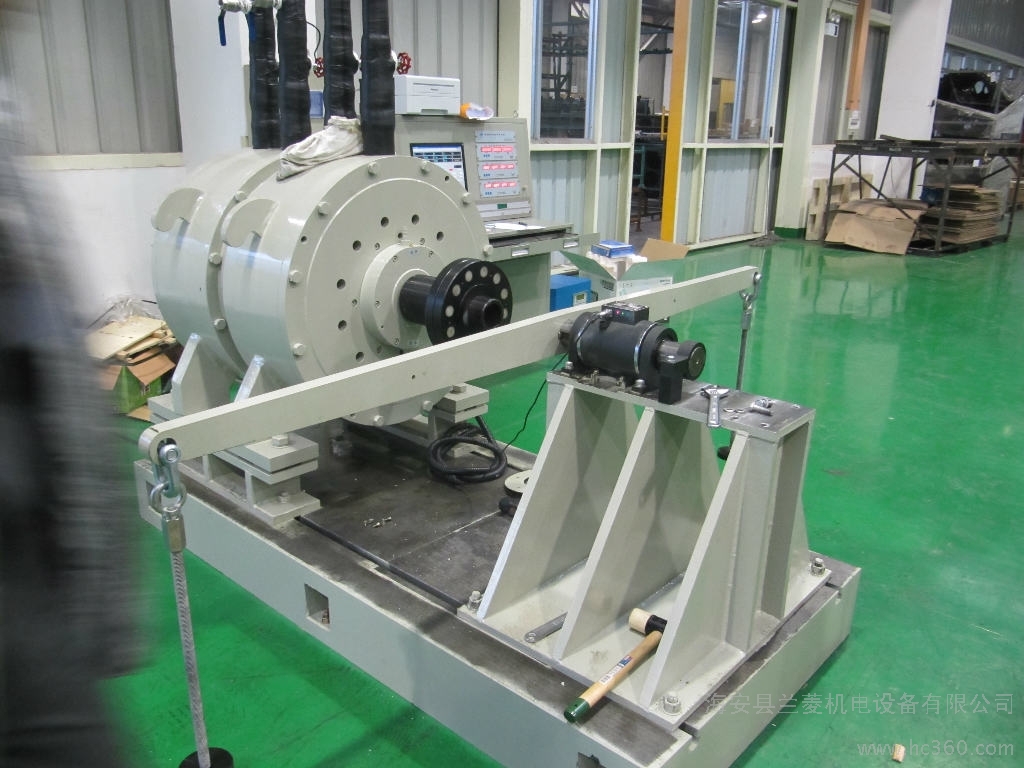

一臺電渦流測功機，用于調試實驗儀器、設備和材料。一臺測功機（渦流型），一臺發動機，一臺轉速表（測功機自帶轉速傳感器），一個溫度傳感器（排氣溫度，水溫，油溫）幾個，油壓表，以上部分可以集成一套發動機測控臺。大氣壓、溫度和濕度計各一個。一個計算器、一套工具和一些燃料。

渦流測功機原理及步驟 1、發動機冷卻液溫度和潤滑油油位達到規定范圍后，方可開始試驗； （冷卻液溫度80） 2.打開油門功率和測功機功率旋鈕，調節油門 將車窗切換到恒位“P”模式，將油門設置為100%，即油門全開，這樣表示發動機達到最大空轉3，然后選擇測功機外特性模式“n”，此時測功機窗口顯示發動機的最大怠速，然后根據標明的額定轉速將轉速設置為5600發動機的銘牌。這時測功機會自動增加負載。當轉速達到額定轉速值時，此時顯示的功率為發動機在該狀態下的額定輸出功率。等待數據穩定后，記錄發電機的各項數據指標。 4、數據記錄好后，慢慢減小油門開度（油門開度），使車速降到怠速，然后關閉測功機和油門動力。在測試結束時停止機器。

電渦流測功機的調試注意事項 測功機和內燃機的水、油、電路是否暢通，油水量是否符合要求；試驗所用儀器是否完好，精度是否滿足要求；附件是否符合GB/T60723-2003的要求；根據分工，到各自工作崗位熟悉儀器設備，做好實驗前的一切準備工作；當達到預定工況時，應在轉速和排氣溫度穩定后測量數據（GB/T60723-2003規定每個實驗工況的運行時間不少于1分鐘）；所有參數應同時測量；試驗時應繪制監督曲線，即繪制主要原始參數與試驗中選擇的變化參數之間的關系曲線。如有異常數據，及時分析原因并進行補充檢測；所有測試內容完成后，調整內燃機和測功機，使內燃機在怠速狀態下運行。溫度下降后，切斷燃料供應（或切斷
